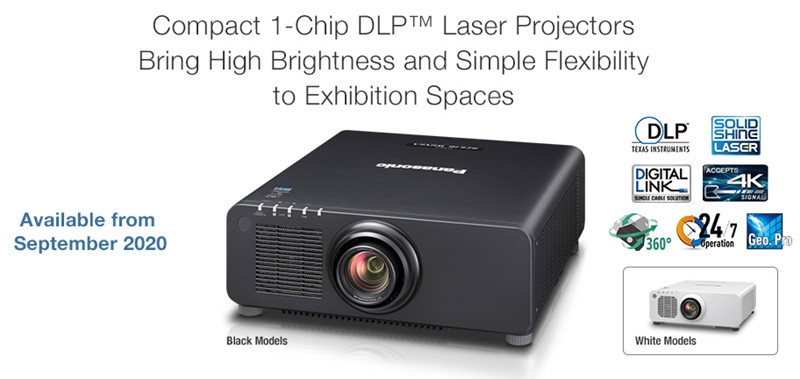

PT-RZ790 系列 2020 上市
規格（暫定）
| PT-RZ790 / RZ790L | PT-RZ690 / RZ690L | |
|---|---|---|
| 投影機類型 | 1芯片DLP™投影儀 | |
| DLP™芯片 | ||
| 面板尺寸 | 對角線17.0毫米（0.67英寸）（寬高比16:10） | |
| 顯示方式 | DLP™芯片x 1，DLP™投影系統 | |
| 像素數 | 2,304,000（1920 x 1200像素） | |
| 光源 | 激光二極管 | |
| 光輸出 | 7,000 lm * 1 / 7,200 lm（中央）* 2 | 6,000 lm * 1 / 6,200 lm（中央）* 2 |
| 直到光輸出下降到50％的時間* 3 | 20,000小時（正常）/ 24,000小時（ECO） | |
| 解析度 | 1920 x 1200像素 | |
| 對比度* 1 | 10,000：1（全開/全關，動態對比度模式：開） | |
| 屏幕尺寸[對角線] | 1.27–15.24 m（50–600英寸），1.27–5.08 m（50–200英寸）（使用ET-DLE055）， 2.54–8.89 m（100–350英寸）（使用ET-DLE035），2.54–10.16 m（100–400英寸） ）和ET-DLE020，寬高比為16:10 |
|
| 中心角區域比* 1 | 90％ | |
| 鏡片 | PT-RZ790：電動變焦（投射比1.71–2.41：1），電動對焦F 1.7–1.9，f 25.6–35.7毫米 PT-RZ790L：可選電動變焦/對焦鏡頭 |
PT-RZ690：電動變焦（投射比1.71–2.41：1），電動對焦F 1.7–1.9，f 25.6–35.7毫米 PT-RZ690L：可選電動變焦/對焦鏡頭 |
| 鏡頭移位* 4 （從鏡頭安裝器的原點開始） | ||
| 垂直 | +50％，-16％（ET-DLE060 + 40％，-16％）（已供電） | |
| 臥式 | +30％，-10％ （對於ET-DLE020為+10％，-20％，對於ET-DLE060為+19％，-10％，對於ET-DLE105 / ET-DLE085為+28％，-10％）（已供電） |
|
| 梯形校正範圍 | 垂直：±40°（ET-DLE020為±5°，ET-DLE060為±16°，ET-DLE105 / ET-DLE085 / ET-DLE055為±22°，ET-DLE035為+5°）， 水平：± 15°（對於ET-DLE060為±10°）（不能與ET-DLE035 / ET-DLE020操作） |
|
| 帶有可選的ET-UK20升級套件的梯形校正範圍 | 垂直：±45°（ET-DLE060為±16°，ET-DLE150 / ET-DLE250 / ET-DLE170為±40°，ET-DLE105 / ET-DLE085 / ET-DLE055為±22°）， 水平：± 40°（ET-DLE060為±10°，ET-DLE105 / ET-DLE085 / ET-DLE055為±15°） 當同時使用[垂直梯形校正]和[水平梯形校正]時，無法進行總計超過55的校正°。 |
|
| 安裝 | 天花板/地板，正面/背面，免費360度安裝 | |
| 碼頭 | ||
| SDI輸入 | BNC x 1：3G / HD / SD-SDI輸入 | |
| HDMI ® IN | HDMI 19針x 1（與HDCP 2.2兼容，深色，4K信號輸入* 5） | |
| DVI輸入 | DVI-D 24針x 1（兼容DVI 1.0，兼容HDCP，僅兼容單鏈路） | |
| RGB 1輸入 | RGB x 1（BNC x 5）：RGB / YP B P R / YC B C R / YC /視頻 | |
| RGB 2輸入 | D-sub HD 15針（母）x 1：RGB / YP B P R / YC B C R | |
| 串行/多項目同步 | D-sub 9針（母）x 1用於外部控制（符合RS-232C） | |
| 串行/多投影機同步輸出 | D-sub 9針（公）x 1用於鏈接控制 | |
| 遠程1英寸 | M3 x 1用於有線遙控器 | |
| 遠程1出 | M3 x 1用於鏈接控制（用於有線遙控器） | |
| 遠程2進 | D-sub 9針（母）x 1用於外部控制（並行） | |
| 數字鏈接 | 用於網絡和DIGITAL LINK連接的RJ-45 x 1（兼容HDBaseT™），兼容PJLink™（2類），100Base-TX，兼容Art-Net，兼容HDCP 2.2，支持深色，4K信號輸入* 5 | |
| 局域網 | RJ-45 x 1用於網絡連接，兼容PJLink™（2類），兼容10Base-T / 100Base-TX，兼容Art-Net | |
| 電源 | 交流電100–240 V，50/60 Hz | |
| 能量消耗 | 待定 | |
| 櫥櫃材料 | 模壓塑料 | |
| 運轉噪音* 1 | 36分貝 | |
| 尺寸（寬x高x深） | PT-RZ790：498 x 200 * 6 x 581毫米（19 19/32̋x 7 7/8̋ * 6 x 22 7/8̋） （附帶鏡頭） PT-RZ790L：498 x 200 * 6 x 538毫米（19 19/32̋x 7 7/8̋ * 6 x 21 3/16̋）（不帶鏡頭） |
PT-RZ690：498 x 200 * 6 x 581毫米（19 19/32̋x 7 7/8̋̋ * 6 x 22 7/8̋）（附帶鏡頭） PT-RZ690L：498 x 200 * 6 x 538毫米（19 19/32̋x 7 7/8̋ * 6 x 21 3/16̋）（不帶鏡頭） |
| 重量* 7 | PT-RZ790：大約 PT-RZ790L：23.2千克（51.1磅）（附帶鏡頭）22.4公斤（49.4磅）（不含鏡頭） |
PT-RZ690：大約 PT-RZ690L：23.2千克（51.1磅）（附帶鏡頭）22.4公斤（49.4磅）（不含鏡頭） |
| 操作環境 | 待定 | |
| 適用軟件 | 徽標傳輸軟件，多監控軟件，Geometry Manager Pro（ET-UK20升級套件，ET-CUK10自動屏幕調整套件），適用於iOS / Android™的智能投影儀控件 | |
* 1測量，測量條件和標記方法均符合ISO / IEC 21118：2012國際標準。價值是所有產品出廠時的平均值。
* 2在正常模式下，在屏幕中央測得的所有出廠產品的平均光輸出值。
* 3在此期間，光輸出將減少約50％。IEC62087：2008廣播的內容，正常模式，動態對比度[ON]，條件是在35°C（95°F），海拔700 m（2,297 ft）和0.15 mg / m 3的顆粒物質下進行。直到光輸出下降到50％的估計時間因環境而異。
* 4 ET-DLE055不支持鏡頭移位，並且光軸由ET-DLE035固定。
* 5 4K信號在投影時會轉換為投影儀的分辨率（1920 x 1200像素）。支持的終端：數字鏈路/ HDMI ®。
* 6不包括腳。
* 7平均值。可能因實際單位而異。
配飾
- 定焦鏡頭
- ET-DLE030（0.380：1）/ ET-DLE035（0.380：1）/
55（0.785：1） - 變焦鏡頭
- ET-DLE020（0.280–0.299：1）/ ET-DLE060（0.600–0.801：1）/
ET-DLE085（0.782–0.977：1）/ ET-DLE105（0.978–1.32：1）/
ET-DLE150（1.30– 1.89：1）/ ET-DLE170 *（1.71–2.41：1）/
ET-DLE250（2.27–3.62：1）/ ET-DLE350（3.58–5.45：1）/
ET-DLE450（5.36–8.58：1）* ET-DLE170等同於隨附的鏡頭。
ET-DLE170的可用性因國家/地區而異。 - 吊裝支架
- ET-PKD130H（6軸，用於高天花板）
ET-PKD120H（用於高天花板）
ET-PKD120S（用於低天花板）注意：將ET-PKD120H，ET-PKD120S和ET-PKD130H
與ET-PKD130B 結合使用。
與ET-DLE030 / ET-DLE035一起使用時，建議使用ET-PKD130H。 - 投影機安裝支架
- ET-PKD130B
- DIGITAL LINK切換器
- ET-YFB200G
注意：ET-YFB200G與4K信號不兼容。
- 數字接口盒
- ET-YFB100G
注意：ET-YFB100G與4K信號不兼容。
- Geometry Manager Pro軟件升級套件
- ET-UK20
- 自動屏幕調整升級套件
- ET-CUK10 / ET-CUK10P
- 預警軟件
- ET-SWA100系列
注意：部件號後綴可能因許可證類型而異。
*多功能監控軟件Ver。需要2.0或更高版本。
請從以下網站下載：https :
//panasonic.net/cns/projector/download/application/multiprojector/
